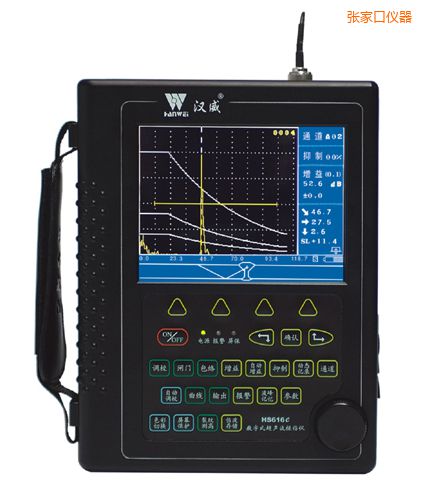

HS616e增强型真彩超声波探伤仪 性能特点：
A 特优点 全数字，真彩显示器，根据环境选择背景色、亮度值可自由设定，数字超声波探伤仪友联，领潮国内应用技术 数码飞梭旋钮，一键式操作 频谱分析，高速FFT运算，实测探头频率 高性能安保锂电，模块插接式，一机两电两充，引导潮流 B 发射脉冲 脉冲强度：分级选择，设200V、300V、400V，适用探头范围广 脉冲宽度：100-300ns连续调节，匹配不同频率探头探伤时的最佳灵敏度 阻抗匹配：51Ω、150Ω、200Ω、400Ω，满足灵敏度及分辨率的不同工作要求 工作方式：单晶探伤，双晶探伤 C 扫描范围 零界面入射～14000mm（钢纵波），按比例调节，连续调节两种模式。 D 放大接收 硬件实时采样：150MHz，波形高度保真 检波方式：全检波、正、负检波、射频波显示 闸门信号：单闸门、双闸门、全屏检索、闸门内峰值读数。 增值/全自动增益：设0.1dB、2dB、6dB步进值，设波幅高度值全自动增益方式 E 报警 闸门内，曲线内声光报警及关闭 F 数据存储 50组快捷选择探伤参数通道，预先调校好各类探头与仪器的组合参数，自由设置各行业探伤标准，方便存储、调用、复验、打印、通讯传输 内存1000幅探伤回波信号及数据，经超声波探伤仪，实现存储、读出浏览，单幅打印，连续打印和通讯传输的计算机管理。 参数附件：全中文设置探伤参数，输入实时数据，随机存储、调用、打印、报告通讯 G 探伤功能 波峰记忆：实时检索缺陷最高波，标定缺陷最大值 实用AVG：实用AVG曲线、自动换算缺陷φ值(3Nus外)
裂纹测高：找准缺陷最高波，实时衍射法测高
脉冲强度：200V、300V、400V三档可选 脉冲宽度：100-300ns连续可调 阻抗匹配：51Ω、150Ω、200Ω、400Ω四档可选 工作方式：单晶探伤、双晶探伤 扫描范围：零界面入射～ 14000mm钢纵波 采样频率/位数：150MHz/8bits 检波方式：全检波、正、负检波、射频波显示 工作频率：0.5-4MHz、2-8MHz、10MHz、2MHz-20MHz） 各频段噪声电平： ＜ 80×10-9V/Hz1/2 衰减器精度：＜ ±1dB/12dB 增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节） 声速范围：（100 ～ 20000）m/s 动态范围：≥ 30dB 垂直线性误差：≤ 3% 水平线性误差：≤ 0.1% 分辨力：＞40dB（5N14） 灵敏度余量：＞62dB（深200mmΦ2平底孔） 数字抑制：（0 ～ 80）%，不影响线性与增益 电源、电压：直流（DC）7.2V±10%；交流（AC）220V±10% 工作时间：连续工作5小时以上（锂电池供电） 环境温度：（-10 ～ 40）℃（参考值） 相对湿度：（20 ～ 95）% RH 外型尺寸：220 x 175 x 55（mm） 重量：整机含内置电池1.4kg
|
|||||||||||||||||
 |
       |
