    任意波函数发生器(31MHz,单通道)
    型 号:9301
    品 牌:韩国兴仓Protek
    技术指标:频率:0.00000001Hz—31MHz(MHz)
    张家口任意波函数发生器(31MHz,单通道)-9301-韩国兴仓Protek

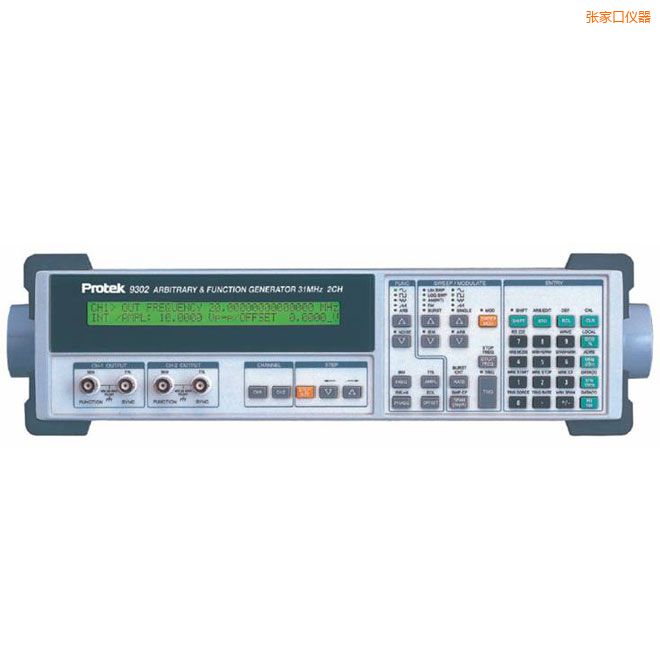

    任意波函数发生器
    Protek 9301/9302


    特性
    •   直接数字合成方式(DDS:Direct Digital Synthesize)
    •   功能:正弦波、方波、三角波、斜波、噪声和其它任意波形
    •   频率范围:0.00000001Hz—31MHz
    •   频率分辨率:0.00000001Hz
    •   频率精度:±3ppm
    •   调制方式:AM FM PM Burst(突发频率扫描)
    •   按40 S/s.采样率,存储16K点
    •   RS232接口(基本配置)
    •   GPIB接口(选配)
    •   任意波形生成软件(选配)

    技术规格
    波形规格
    基本波形 正弦波 方波 三角波 斜波 噪声 任意波
    任意波形生成软件 Windows 95,98,2000,NT,ME
    AWC功能 正弦波 方波 三角波 斜波 阻尼正弦 指数上升 指数下降 直流 噪声 徒手画
    波形长度 16到16,383点
    幅度分辨率 12 bits
    取样速率 40M Ss
    频率特性
    正弦波 方波 0.01 Hz 到 31MHz
    三角波 斜波 0.01 Hz 到 2MHz
    噪声 10MHz (64BITS M系列)
    输出特性
    输出 Protek9301(1通道),Protek9302(2通道)
    源阻抗 50ohm浮动
    输出设备 Vpp,Vrms,dBm,%
    SYNC输出 用于前面板各通道的TTL输出
    通道互调 < 0.05%(仅用于Protek9302)
    DC偏差
    量程 ±5V(限/交流电压峰值/ + /直流电压值/ < 5V)
    精度 稳定值的±2%+1mv(直流时)
      交流和直流稳定值的±80mv
    幅度量程 0.05Vp-p 到 10Vp-p into 50ohm
    正弦波幅度精度(OV直流偏差)
      5 - 10Vpp 0.05 - 5Vpp
    0.01 Hz < 100kHz ±0.2dB ±0.4dB
    100kHz < 20MHz ±0.3dB ±0.4dB
    20MHz < 25MHz ±0.6dB ±0.8dB
    25MHz < 31MHz ±0.9dB ±0.9dB
    方波幅度精度
      5 - 10Vpp 0.05 - 5Vpp
    0.01 Hz < 100kHz ±3% ±5%
    100kHz < 20MHz ±6% ±8%
    20MHz < 31MHz ±15% ±16%
    三角形 斜波 任意波幅度精度
      5 - 10Vpp 0.05 - 5Vpp
    0.01 Hz < 100kHz ±4% ±8%
    100kHz < 2MHz ±5% ±9%
    正弦波谱纯度规格
    寄生成分 DC到2MHz:< -65dBc(非谐波)
    2MHz到31MHz:< -65dBc + 6dBc/octave(非谐波)
    次谐波 < -50dBc(正弦,5Vpp)
    谐波失真 谐波相关信号小于
    DC到1MHz [正弦,1Vpp] :< -45dBc
    1MHz到31MHz [正弦,1Vpp] :< -32dBc
    信号特性规格
    方形波
    上升/下降时间 < 15ns (10% 到 90%)
    非对称性 < 周期性的1% + 4nS
    过冲 < 5%
    任意波形
    上升/下降时间 35ns
    线性测度 满刻度输出的 0.5%
    调制特性规格
    幅度调制
    波源 内部(正弦波 方波 三角波 斜波或任意波)或外部信号
    深度 0到100% AM或±100% DSBSC
    速率 内部0.001Hz到10KHz,外部最大20KHz
    失真 < -35dB 在1kHz,80%深度
    DSB载波 < 在调制速率为1KHz时的典型值-35dB(DSBSC)
    外部输入 ±5V100%调制,100Kohm阻抗
    频率调制
    波源 内部(正弦波 方波 三角波 斜波或任意波)
    速率 0.001 Hz到10KHz
    间隔 0.01MHz到31MHz(三角波 斜波为2MHz)
    相位调制
    波源 内部(正弦波 方波 三角波 斜波或任意波)
    速率 0.001 Hz到10KHz
    间隔 9999.99
    突发调制
    波形 正弦波 方波 三角波 斜波或任意波
    频率 2MHz正弦波 方波 三角波 斜波或任意波)
    计数 1到65,000 cycles/burst
    相位漂移 100 kHz
    频率扫描
    型式 线性或对数
    时间 0.001Hz 到10kHz
    间隔 0.01 Hz 到 31MHz(三角 斜波为2MHz)
    指示输出 两个指示可设置在任何扫描点(TTL输出)
    扫描输出 0-10V线性斜波信号,同步扫描
    标准时基
    精度 ±3 ppm(20∩到30∩)
    老化 ±3 ppm/年
    输入 10MHz/N ±2ppm,N=1到8,1Vp-p 最小输入电平
    输出 10MHz,>1 Vp-p 正弦 50ohm
    一般
    工作温度 5°C到40°C
    工作湿度 50%到80%
    重量 Protek 9301:8.2kg, Protek9302:8.7kg
    尺寸 363mm [W] x 109mm [H] x386mm [D]
    接口 RS-232 (2400到19,200bps) and GPIB(选配)
    电源 100/120/220/230 VAC[±10%] 50/60Hz
    功耗 Protek 9301:46W, Protek 9302:80W
