一、产品介绍

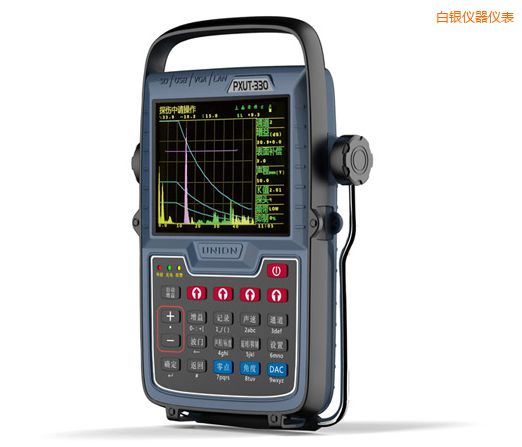

PXUT-350采用先进的数字集成技术和新型LCD彩屏显示器，仪器功能实用，性能稳定，操作简便，超声波探伤仪原理图，价格实惠，是一款性能价格比优异的笔记本式全数字智能超声波探伤仪。

二、性能特点

1、超容量存储空间，连续动态记录数据全程存储。

2、发射电压、滤波频带、探头阻尼可调，适用于各种工件的探伤。

3、采用欧盟鉴定最新标准EN12668-1：2010 ，出厂具有中、英文欧标鉴定证书。

4、外接U盘，实现数据移动式管理。

5、集超声检测、测厚双重功能于一机。

6、显示分辨率高640*480，高、中、低亮度可调，多种色彩切换，快速调校、操作简洁、可接投影仪。

7、高性能安全环保锂电，模块插接式，超声波探伤仪使用说明书，一机两电两充。

8、读数方式、峰值、前沿可选。

9、预置各种探头参数通道，盘锦超声波探伤仪，曲线可根据需要延长。

10、缺陷回波参数（距离、水平、垂直、波幅、dB当量、孔径值）实时显示。

11、设备通过“中国法定计量机构” 性能测试并取得测试报告证书同时通过“中国特种设备检测研究院”性能测试并取得B级及以上（不含限定级）评级。

12、数据处理能力强，可按日期、工件编号和序号进行检索和处理，可与计算机实现数据通讯和数据管理，可直接打印探伤报告。

13、可外接SD卡，实时连续记录动态波形，并具有VGA接口可外接投影仪，用于教学、演示等场所。

三、技术参数

1、数字硬件采样频率：10bit/200MHz

2、工作频率：(0.5-15/0.5-4/2-8)MHz

3、阻抗匹配：200Ω、500Ω二档可选

4、工作方式：单晶探伤、双晶探伤

5、扫描范围：零界面入射～ 12000mm钢纵波

6、重复频率：15Hz、30Hz、60Hz、100Hz、200Hz、300Hz、400Hz、500Hz、1000 Hz

7、检波方式：全检波、正、负检波、射频波显示

8、衰减器精度：＜ ±1dB/12dB

9、增益调节：110dB（0.1dB、2dB、6dB步进，全自动调节）

10、声速范围：（100 ～ 20000）m/s

11、动态范围：≥ 30dB

12、垂直线性误差：≤ 3%

13、水平线性误差：≤ 0.1%

14、分辨力：＞40dB（5N14）

15、灵敏度余量：＞60dB（深200mmΦ2平底孔）

16、数字抑制：（0 ～ 80）%，不影响线性与增益

17、工作时间：锂电池供电能连续工作7小时以上
