全数字智能超声波探伤仪 |
|
型 号:PXUT-320C |
品 牌:南通友联 |
技术指标:探测范围:0~5000mm(钢中纵波) |
|
喀什全数字智能超声波探伤仪-PXUT-320C-南通友联

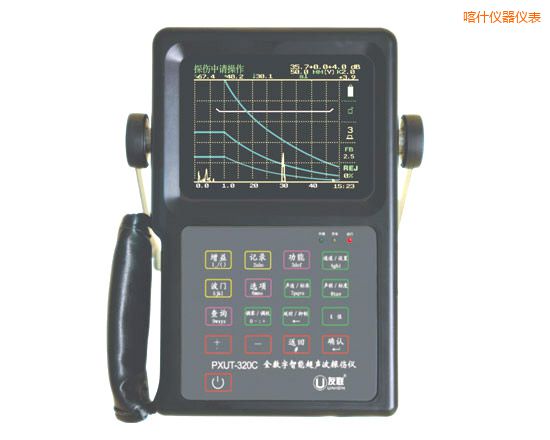

PXUT-320C型全数字智能超声波探伤仪,采用先进的数字集成技术和新型TFT彩色显示器,仪器功能实用,性能稳定,操作简便,价格实惠,是一款性能价格比优异的笔记本式全数字智能超声波探伤仪。
功能特点:
● 全中文轻触式键盘,操作过程全中文提示,操作方法与传统模拟探伤仪类似,用户只需阅读说明书数分钟,便能掌握仪器操作;
● 十个独立探伤通道(可扩展),高频超声波探伤仪,可自由设置和存储多种探伤工艺和标准,现场探伤无需携带试块,使用灵活方便,工作效率高。
● 可测量材料厚度、材料声速和折射角。
● DAC曲线自动生成,自动制作判废线、测长线、定量线,并自动存储于仪器中。
● 实际使用时无须调节水平扫描,仪器自动实时显示缺陷回波位置(水平、垂直、距离)、幅度及当量等数据,探伤结果一目了然。
● 闸门报警,门位、门宽、门高任意可调。
● 500幅探伤数据存储,可回到办公室打印探伤报告,检测报告全面规范。关机后,仍能长期保持探伤数据。
● 数据处理能力强,可对存储数据进行检索、打印及计算机数据通讯和管理。
● 按日期、工件编号和序号进行检索和处理,高可靠数据保护,高速数据接口,快速实现报告打印。
● 低功耗设计,可连续工作6小时以上。低电压工作报警和自动保护关机。
● TFT真彩显示,抗电磁干扰,屏幕大、亮度高、对比度强、分辨率高、视野宽、不伤眼。
● 高容量锂电池,重量轻,带电池仅1.6Kg,体积小,如同一本笔记本,携带使用轻松自如。
● 可外接U盘,实时连续记录动态波形。
指标参数:
项 目
|
指 标
|
项 目
|
指 标
|
增益范围
|
110dB 0.1,1.0,2.0,6.0
步进
|
闸门
|
进波门、失波门连续可调
|
频带宽度
|
0.4~15.0MHz
|
采样频率
|
125MHz(硬件实时采样)
|
探测范围
|
0~5000mm(钢中纵波)
|
声程位移
|
0~4800mm(钢中纵波)
|
探头方式
|
单晶,jjg746-2004超声波探伤仪检定规程,双晶,穿透
|
显像尺寸
|
5.7”TFT LCD
|
水平线性
|
≤0.3%
|
工作时间
|
≥6小时
|
垂直线性
|
≤3%
|
工作温度
|
-20℃~50℃
|
分辨力
|
≥30dB
|
电源
|
16VDC,超声波探伤仪 英语,220VAC
|
灵敏度余量
(2.5MHz Ф20)
|
≥60dB
|
外形尺寸
(mm)
|
250(高)×140(宽)×50(厚)
|
动态范围
|
≥32dB
|
整机重量
|
1.6Kg(带锂电池)
|
|
