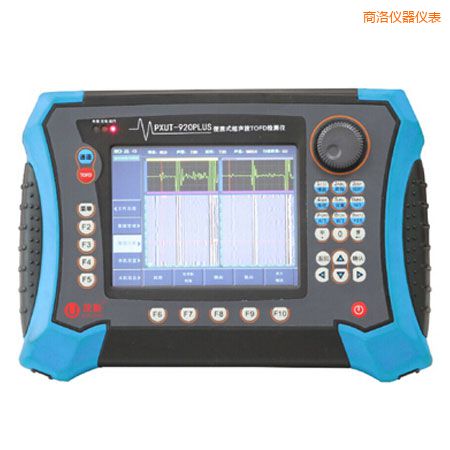

商洛便携式超声波TOFD探伤仪-PXUT-920PLUS-南通友联
一、产品介绍
PXUT-920PLUS便携式超声波TOFD探伤仪，系南通友联数码技术开发有限公司在第三代TOFD检测仪PXUT-920的基础上，研制的多通道增强型TOFD检测仪。该设备延续了PXUT-920便于携带、操作简便的优点，功能更强大、性能更优异，通道数扩展至12个，辽宁超声波探伤仪，是一款具备A扫、B扫、C扫、D扫、TOFD成像，导波成像，以及支持P扫功能，为国内无损检测人员度身定制的多通道增强型TOFD检测仪。
二、功能特点
●满足 GB/T4730、EN12668、BS 7706、ASTM、ASME、ENV583 、CEN -14751、NEN 1822、DNV、API、RBIM等标准及新容规、锅规的指标要求；
●全物理键盘和触摸屏操作方式，全中文显示界面，操作快捷方便，实用性强；
●能根据工件的厚度进行自动工艺计算，进行TOFD分层，并计算出每个分层和每个通道的PCS值。
●模块式锂电池供电，插拔式结构，可随时更换电池，南通友联超声波探伤仪价格，续航时间长；
●按JB/T4730.10要求，多通道TOFD+PE组合扫查，能实现大厚壁焊缝一次性100%覆盖；
●仪器通过国家级机构组织的科技成果鉴定，仪器出厂时提供原厂欧标鉴定合格书；
●设备通过“中国法定计量机构” 性能测试并取得测试报告证书同时通过“中国特种设备检测研究院”性能测试并取得B级及以上（不含限定级）评级。
●我厂举办“衍射时差法超声检测（TOFD）设备操作培训班”的资质文件。
三、指标参数
|
通道数
|
4通道（可以扩展到12通道，最多同时连接探头：12）
|
|
脉冲类型
|
负方波脉冲
|
|
脉冲前沿
|
<8ns
|
|
脉冲宽度
|
50~1000ns连续可调
|
|
阻抗匹配
|
25Ω /500Ω可调
|
|
扫描范围
|
零界面入射——7000mm钢纵波
|
|
采样频率/位数
|
125MHZ/12bits
|
|
采样深度
|
512/4096点可调
|
|
重复频率
|
25-800Hz可调
|
|
波形平均
|
1-8可调
|
|
检波方式
|
数字检波
|
|
声速范围
|
300～20000 m/s
|
|
动态范围
|
≥30dB
|
|
垂直线性误差
|
≤4%
|
|
水平线性误差
|
≤0.3%
|
|
分辨力
|
>36dB（5P14）
|
|
灵敏度余量
|
>60dB(深200mmΦ2平底孔)
|
|
波形显示方式
|
射频波，检波 (全波、负或正半波),信号频谱(FFT)
|
|
成像模式
|
根据选择的操作模式和相应的仪器设置显示A扫、B扫、D扫
|
|
直线扫查长度
|
0—40000mm，自动滚屏
|
|
记录方法
|
完全原始数据记录
|
|
离线分析软件
|
（1）离线分析软件应该具备SATF（合成孔径聚焦）处理功能，超声波探伤仪招标，差分，直通波拉直功能
（2）离线分析软件具备图像处理前和处理后的同屏对比显示功能
（3）离线图象分析：恢复和回放扫查时记录的A扫波形。缺陷尺寸和轮廓
（4）数据报告： 直接打印校验表、A扫、频谱图、B扫图像、C扫图像、CB图像、TOFD图像、D扫图像、P扫图像
|
|
内存
|
1 GB（可升级）
|
|
闪存Quasi HDD
|
4G
|
|
输出
|
LAN、VGA、USB2.0
|
|
显示
|
6.5″高亮度真彩色高分辨率SVGA 1024×768像素, 日光可读 LCD
|
|
控制
|
全物理键盘和触摸屏操作、前板密封键盘、鼠标，飞梭
|
|
兼容外部设备
|
USB键盘和鼠标，USB闪存卡，通过USB或LAN打印，通过USB或LAN连接PC，SVGA外接显示器
|
|
仪器操作系统
|
winCE操作系统，抗病毒能力强
|
|
离线分析软件操作系统
|
全兼容在Windows™ 98SE, Windows™ 2000, Windows™ XP，Vista,Win7下工作的外接计算机，外接计算机通过网络或USB连接进行离线数据分析和报告
|
|
检测数据传输
|
检测信号及编码器数据应采用单根集成线束形式将信号输入仪器
|
|
扫查器装置
|
应配备扫查器，扫查架为全铸造铝合金材质，“工”字型双主梁结构，主梁为两段式铰接连接，链接角度可实现0°~30°调节，配备集成接线盒及前置信号放大器，并具备强力磁轮压伸弹簧耦合装置，且可根据工件的弯曲度调整扫查架的弧度。）
|
|
包装
|
进口高强度硬塑箱
|
|
电源、电压
|
模块式超轻锂电池，电池连续工作时间不低于6小时
|
|
尺寸
|
240（宽）×155（高）×78（厚） mm，含电池
|
|
重量
|
2.4kg含电池
|
|
防护等级
|
防尘,防泼水设计,仪器达到IP65
|
