针对 molbloc-L 质量流量元件

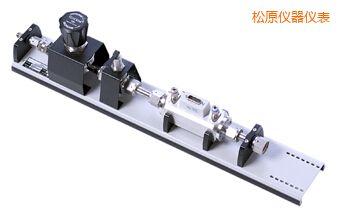

molstic molbloc 安装系统方便协助您实现 molbloc/molbox™ 的全部功能优势。molstics 为 molbloc 的实际安装问题提供了工程解决方案,用以连接供气、调节压力并连接受测设备。最高品质的部件已集成在紧凑式设备总成之内,确保最优化的 molbloc/molbox 性能
molstics 提供了快速连接口输入以方便与供气的连接。而后使用 2 微米(低流量时采用 0.5 微米)过滤器用于保护下游部件。随后,可变式调节器设定并调节出最优化的 molbloc 上游压力,同时保护 molbox 变送器免于出现以外超压。调节器的调节范围可支持所有标准 molbloc 的工作压力范围:在 molbloc 前放置于下方的关闭阀能够关闭供气以便进行配置变更和/或系统漏气检测。
molbloc 支撑用的特殊吊架。在 molbloc 下游处有一套连接器与垫片,用于安装 MFC(质量流量控制器)、另一受测设备、或者可选的计量阀套件用于手动控制流量。
单通道 molstics 可用于配合单个 molblocs。双通道模式允许两个 molbloc 同时装配,从而在两个不同的 molbloc 范围内进行转换而无需更换硬件或利用 molbox1+ 的性能来平行运行两个 molbloc。
molstic 拥有低、中、高流量三种版本款式。低流量 molstic 使用了独特的高稳定性压力调节器并最大程度上减少了空隙体积。这需要有效利用 2E2-L 以及更低的 molbloc 并且可利用到 1E3-L 的 molbloc 尺寸。中流量 molstic 覆盖了从低流量 2E2-L 至 3E4-L 的所有 molbloc 范围。高流量 molstic 则要求使用 1E5-L (100 slm) molbloc 且仅支持 molbloc。
尺寸
|
A
|
B
|
C
|
D
|
E
|
F
|
单体,,低流量
|
584 mm (22.99 in)
|
26 mm (1.02 in)
|
687.3 mm (27.06 in)
|
60mm (2.36 in)
|
19mm (0.75 in)
|
6.40 mm(0.252 in)
插装孔,4 PL
|
双体,中流量
|
690 mm (27.17 in)
|
20 mm (0.79 in)
|
752.4 mm (29.62 in)
|
144 mm (5.67 in)
|
19mm (0.75 in)
|
6.40 mm (0.252 in) 插装孔,4 PL
|
单体,高流量
|
690 mm (27.17 in)
|
20 mm (0.79 in)
|
787.7 mm (31.01 in)
|
60mm (2.36 in)
|
19mm (0.75 in)
|
6.40 mm (0.252 in) 插装孔,4 PL
|
型号
|
描述
|
molstic 单,低流量
|
单个 molbloc,1E3-L 或更低
|
molstic 双,,低流量
|
两个 molbloc,1E3-L 或更低
|
molstic 单,中等流量
|
单个 molbloc,,2E2-L 到 3E4-L
|
molstic 双,中等流量
|
两个 molbloc,2E2-L 到 3E4-L
|
molstic 单,高流量
|
单个 molbloc,仅限 1E5-L
|
通用配件:
配件
|
描述
|
计量阀低流量 molstic
|
安装于 molbloc 的 molstic 出口用于手动流量控制
|
计量阀中/高流量 molstic
|
安装于 molbloc 的 molstic 出口用于手动流量控制
|
T 型件,双中型 molstic 出口
|
在出口端连接两个同样尺寸的 molblocs
|
T 型件,出口,lrg/sm 用于双中型 molstic
|
在出口端连接大号与小号 molblocs
|
