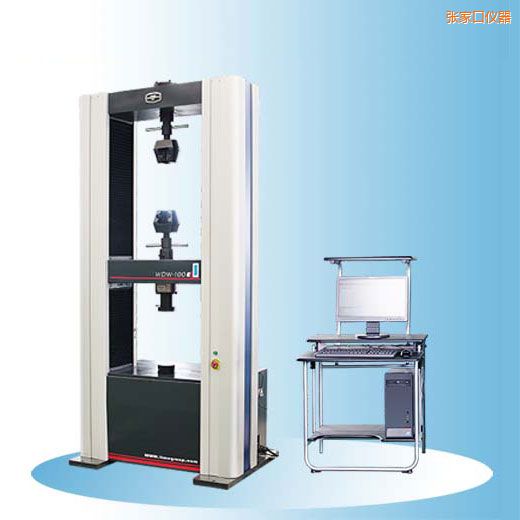

WDW-200E/300E微机控制电子万能试验机采 用双空间门式结构，标准为上空间拉伸，下空间压缩、弯曲，拉压空间可相互转换。电子万能试验机主机部分由四根导向立柱、上横梁、中横梁、工作台组成落地式 框架，调速系统安装在工作台下部。由调速精度高、范围宽、性能稳定的日本松下交流伺服电机通过同步齿形带减速系统带动滚珠丝杠副旋转，滚珠丝杠副驱动中横 梁，，带动拉伸辅具(或压缩、弯曲等辅具)上下移动，，实现试样的加荷与卸载。万能试验机采用该结构保证机架有足够的刚度，同时实现高效、平稳传动。主机主要 零部件在加工中心进行加工，保证了主机的精度。滚珠丝杠为 E5 级。

   1.交流伺服驱动器和交流伺服电机，性能稳定、可靠，具有过流、过压、超速、过载等保护装置，调速比可达 1:100000。

   2.具有过载、过流、过压、位移上下限位和紧急停止等保护功能。

   3.电气控制线路参照国际标准，符合国家试验机电气标准，抗干扰能力强，保证了控制器的稳定性，实验数据准确性。
