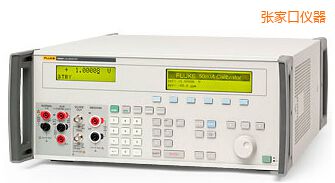

    多功能多产品校准器
    型 号:5080A
    品 牌:美国FLUKE
    技术指标:直流电压 600 mA
    交流电压 800 mA
    直流电流 50 V
    交流电流 44 V
    张家口多功能多产品校准器-5080A-美国FLUKE

    最经济的模拟和数字仪表校准解决方案

    ·         强大的电压和电流驱动能力

    ·         创新的反向电压的保护电路

    ·         适合多种仪表校准工作,包括模拟仪表以及 3 ½位 和 4 ½ 位数字多用表

    ·         可选的 5080/CAL 软件,有中文界面,简单易用,方便地实现半自动校准和管理

    5080A 多产品校准器为模拟和数字仪器校准提供了精确而经济的解决方案。强大的电压和电流驱动能力使得模拟仪表的校准简单而又准确。内置的保护电路可防止意外的反向输入电压而损坏。

    简单易用的多功能校准器可以校准多种仪表,其中包括:

    ·         模拟仪表

    ·         开关板仪表

    ·         数字多用表

    ·         功率表

    ·         钳型表(需线圈选件)

    ·         兆欧表(选件)

    ·         200 MHz 以下的示波器(选件)

    ·         …以及更多

    5080CAL校准程序使您能够实现半自动化的标准,提高工作效率,减小校准时的误操作,标准化校准步骤,并且可以做到无纸记录校准结果,生成校准报告等。5080A 多产品校准器最突出的优势在于,能够以最经济的价格建立一个基本的电学校准实验室。

    精密、可靠的校准

    5080A 多产品校准器具有强大的电压和电流驱动能力,可精确、可靠地校准常用仪表。5080A 校准器的交流/直流电压的最大负荷电流高达 800 mA,交流/直流电流的最大负荷电压高达 50 V,能够轻松地校准各种各样的模拟仪表。

    选件和附件可以覆盖更多校准所需

    通过使用选件和附件,您可以使用 5080A 多产品校准器来校准更多类型的仪表,包括:

    ·         钳型表。通过 9100-200 10/50 匝线圈和 5500A/COIL 50 匝电流线圈,5080A 能够校准广泛应用的钳型表,电流可高达 1000 A。

    ·         示波器。示波器校准选件可快速、简便、经济地实现 200 MHz 示波器的校准。验证动态响应、带宽、时基、触发功能和输入电阻等。

    ·         兆欧表。此选件可实现高达 18 G Ω 的大电阻以及高压电阻的校准输出。它还可以校准导通表。

    保护电路可防止意外损坏

    意外施加到校准器输出端的电压会造成仪器的严重损坏,从而造成昂贵的维修费用。校准器输出端的电气保护对于日常工作至关重要。5080A 校准器特别设计了创新的保护电路,可最大程度防止被反向输入电压所损坏,所以您可以更放心地使用。

    最强大的电压和电流驱动能力

    在福禄克计量校准部的多产品和多功能系列校准器中,5080A 具有最高的顺从电压和电流。因此,对于需要较高驱动能力的模拟仪表和仪器来说,5080A 是一种理想的解决方案。

    最高顺从电压和顺从电流

    功能

    型号

    直流电压

    交流电压

    直流电流

    交流电流*

    5080A

    600 mA

    800 mA

    50 V

    44 V

    9100

    20 mA

    20 mA

    4 V

    4 V

    5500A

    10 mA

    10 mA

    4.5 V

    3 V

    5520A

    10 mA

    10 mA

    7 V

    5 V

    5700A

    50 mA

    50 mA

    10V

    7 V

    5720A

    50 mA

    50 mA

    10V

    7 V

    * 需打开交流 LCOMP

    5080A 多产品校准器可实现半自动化校准,以提高效率

    通过程序,可实现半自动化校准以及校准数据处理以及生成报表。

    ·        5080/CAL。 5080/CAL 软件和 5080A 校准器配合,可以校准模拟式和数字式仪表。使用该软件,您可以轻松、经济地实现半自动化校准、资产管理、数据处理和打印报表。

    ·         已经有福禄克MET/CAL校准软件的用户也可以用这个软件实现对5080A的控制。

    满足您需要的解决方案,来自校准行业的领先者

    福禄克计量校准是一个著名品牌,以其精密、可靠、高质量的产品闻名世界。福禄克计量校准部长期以来一直是直流和低频交流校准领域的领导者,在温度、压力、电气安全、过程校准和射频校准也得到了广泛的认可。福禄克公司计量校准部提供校准器、标准器、软件、服务、支持和培训,实现校准实验室中所需的一整套解决方案。

    电压和电流技术指标

    技术指标为1年期,tcal ± 5 °C下的技术指标

    直流电压

    量程

    技术指标(%输出+μV)

    分辨力

    最大负荷

    0 mV~329.999 mV

    0.013 % + 10

    1μV

    60Ω,输出阻抗

    0 V~3.29999 V

    0.01 % + 15

    10μV

    300 mA

    0 V~32.9999 V

    0.01 % + 150

    100μV

    600 mA

    10 V~101.999 V

    0.012 % + 1500

    1 mV

    300 mA

    30 V~329.999 V

    0.012 % + 1500

    1 mV

    120 mA

    100 V~1020.00 V

    0.012 % + 5500

    10 mV

    40 mA



    直流电流*

    量程

    技术指标(%输出+μA)

    分辨力

    最大顺从电压

    0μA~329.99μA

    0.075 % + 0.1

    10 nA

    9V

    0 mA~3.2999 mA

    0.065 % + 0.25

    0.1μA

    9V

    0 mA~32.999 mA

    0.05 % + 1.25

    1μA

    50 V

    0 mA~329.99 mA

    0.05 % + 16.5

    10μA

    35 V

    0 A~1.0999 A (3 A量程)

    0.15 % + 220

    100μA

    6 V

    1.1 A~2.9999 A

    0.19 % + 220

    100μA

    6 V

    0 A~10.999 A ( 20 A量程)

    0.25 % + 2500

    1 mA

    4 V

    11 A~20.500 A

    0.5 % + 3750

    1 mA

    4 V

    *最大感性负载:2.5 H


    交流电压正弦波

    量程

    频率

    技术指标(%输出+μV)

    分辨力

    最大负荷

    1.00 mV~32.99 mV

    45 Hz~65 Hz

    0.33 % + 60

    10μV

    60Ω,输出阻抗

    65 Hz~1 kHz

    0.34 % + 60

    33 mV~329.99 mV

    45 Hz~65 Hz

    0.15 % + 60

    10μV

    60Ω,输出阻抗

    65 Hz~1 kHz

    0.16 % + 60

    0.33 V~3.2999 V

    45 Hz~65 Hz

    0.10 % + 180

    100μV

    300 mA

    65 Hz~1 kHz

    0.11 % + 180

    3.3 V~32.999 V

    45 Hz~65 Hz

    0.10 % + 1800

    1 mV

    800 mA

    65 Hz~1 kHz

    0.12 % + 1800

    33 V~101.99 V

    45 Hz~65 Hz

    0.14 % + 18000

    10 mV

    400 mA

    65 Hz~1 kHz

    0.15 % + 18000;

    102 V~329.99 V

    45 Hz~65 Hz

    0.14 % + 18000

    10 mV

    120 mA

    65 Hz~1 kHz

    0.15 % + 18000

    330 V~1020.0 V

    45 Hz~65 Hz

    0.14 % + 180000

    100 mV

    40 mA

    65 Hz~1 kHz

    0.15 % + 180000



    交流电流正弦波(1)

    量程

    频率

    技术指标(%输出+μA)

    最大顺从电压(2)

    29.0μA~329.9μA

    45 Hz~65 Hz

    0.25 % + 0.75

    3.3 V

    65 Hz~1 kHz

    0.26 % + 0.75

    0.33 mA~3.2999 mA

    45 Hz~65 Hz

    0.22 % + 0.9

    6.5 V

    65 Hz~1 kHz

    0.23 % + 0.9

    3.3 mA~32.999 mA

    45 HZ~65 Hz

    0.10 % + 12

    44 V

    65 Hz~1 kHz

    0.19 % + 12

    33 mA~329.99 mA

    45 Hz~65 Hz

    0.10 % + 120

    25 V

    65 Hz~1 kHz

    0.19 % + 120

    0.33 A~1.0999 A

    45 Hz~65 Hz

    0.10 % + 1200

    4 V

    65 Hz~1 kHz

    0.24 % + 1200

    1.1 A~2.9999 A

    45 Hz~65 Hz

    0.10 % + 1500

    4 V

    65 Hz~1 kHz

    0.28 % + 1500

    3.0 A~10.999 A

    45 Hz~65 Hz

    0.25 % + 6000

    3 V

    65 Hz~1 kHz

    0.40 % + 6000

    11 A~20.500 A

    45 Hz~65 Hz

    0.50 % + 15000

    3 V

    65 Hz~1 kHz

    0.52 % + 15000

    (1)最大感性负载:2.5 H;(2) LCOMP ON,用于驱动感性负载,45-65 Hz时可用

    电阻、功率和频率技术指标
    技术指标是指1年期,tcal ± 5 °C下的技术指标

    电阻

    量程

    技术指标
    %输出或Ω

    最大峰值电流

    0.01Ω

    220 mA

    1.0 %

    220 mA

    1.9Ω

    0.5 %

    220 mA

    10Ω

    0.15 %

    220 mA

    19Ω

    0.1 %

    160 mA

    100Ω

    0.04 %

    70 mA

    190Ω

    0.04 %

    50 mA

    1000Ω

    0.025 %

    22 mA

    1.9 kΩ

    0.025 %

    16 mA

    10 kΩ

    0.025 %

    3 mA

    19 kΩ

    0.029 %

    1.6 mA

    100 kΩ

    0.038 %

    0.3 mA

    190 kΩ

    0.042 %

    0.16 mA

    1 MΩ

    0.04 %

    30μA

    1.9 MΩ

    0.04 %

    16μA

    10 MΩ

    0.1 %

    3μA

    19 MΩ

    0.15 %

    1.6μA

    100 MΩ

    0.5 %

    300 nA

    190 MΩ

    1.0 %

    160 nA



    直流功率

    电压量程

    电流量程

    0.33 mA~3.2999 mA

    3.3 mA~329.99 mA

    0.33 A~2.9999 A

    3 A~20.5 A

    ± (%功率输出)

    33 mV ~1020 V

    0.15

    0.11

    0.22

    0.54

    交流功率*

    电压量程

    电流量程

    3.3 mA~8.9999 mA

    9 mA~32.999 mA

    33 mA~89.99 mA

    90 mA~329.99 mA

    技术指标,45 Hz~65 Hz,PF = 1,
    ± (%功率输出)

    33 mV ~329.999 mV

    0.58

    0.45

    0.58

    0.45

    330 mV ~1020 V

    0.51

    0.36

    0.51

    0.36

    电压量程

    电流量程

    0.33 A~0.899 A

    0.9 A~2.199 A

    2.2 A~4.499 A

    4.5 A~20.5 A

    技术指标,45 Hz~65 Hz,PF = 1,
    ± (%功率输出)

    33 mV ~329.999 mV

    0.59

    0.46

    0.56

    0.72

    330 mV ~1020 V

    0.52

    0.37

    0.49

    0. 67

    *双交流输出的相位调整范围为0° ~ ± 179.9°



    频率

    频率量程

    分辨力

    技术指标,tcal

    45.00 Hz~119.99 Hz

    0.01 Hz

    0.0050 % ± 2 mHz

    120.0 Hz~1000.0 Hz

    0.1 Hz



    选件技术指标

    兆欧表校准选件

    功能

    量程

    最佳一年技术指标

    电阻

    10 kΩ~18 GΩ

    0.20 %

    电压

    0 V~1575 V dc峰值

    1 %

    电流

    10 mA dc峰值





    示波器校准选件

    功能

    量程

    最佳一年技术指标

    直流电压

    0 V~± 2.2 V (50Ω)

    ± 0.25 %

    0 V~± 33 V (1 MΩ)

    交流电压

    ± 1.8 mV~± 2.2 V p-p (50Ω)

    ± 0.25 %

    方波

    ± 1.8 mV~± 105 V p-p (1 MΩ)



    快沿

    4.5 mV~2.75 V p-p (50Ω)

    <1 ns上升时间

    平顶正弦波

    50 Hz~200 MHz

    ± 1.5 %平坦

    时间标记

    5 s~2 ns

    ± 25 ppm



    通用技术指标

    标准接口

    RS-232和以太网

    温度

    工作:0 °C~50 °C

    校准(tcal):15 °C~35 °C

    储存:-20 °C~+70 °C

    相对湿度

    工作:<80 %,30 °C
    <70 %,40 °C
    <40 %,50 °C

    储存:<95 %,无凝结

    海拔

    工作:2,000 m (6,500 ft)最高

    非工作:12,200 m (40,000 ft)最高

    安全性

    符合EN 61010-1:2001、CAN/CSA-C22.2 No. 61010-1-04、UL 61010-1:2004

    模拟低隔离

    20 V

    EMC

    符合EN 61326-1:2006

    功耗

    600 VA

    尺寸(深×宽×高)

    53.8 cm × 43.2 cm × 44.3 cm × 19.3 cm (包括把手)
    (21.2 in × 17 in × 17.5 in × 7.6 in)

    重量

    22 kg (48 lb)



    型号

    描述

    5080A

    多产品校准器主机

    5080A/MEG

    多产品校准器主机,配有兆欧表校准选件

    5080/SC

    多产品校准器主机,配有示波器校准选件

    5080A/SC/MEG

    多产品校准器主机,配有兆欧表和示波器校准选件

    5080/CAL

    配合5080A使用的校准软件

    MET/CAL/TEAM

    Normal
    0

    7.8磅
    0
    2

    false
    false
    false

    EN-US
    ZH-CN
    X-NONE

    /* Style Definitions */
    table.MsoNormalTable
    {mso-style-name:普通表格;
    mso-tstyle-rowband-size:0;
    mso-tstyle-colband-size:0;
    mso-style-noshow:yes;
    mso-style-priority:99;
    mso-style-parent:"";
    mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
    mso-para-margin:0cm;
    mso-para-margin-bottom:.0001pt;
    mso-pagination:widow-orphan;
    font-size:10.5pt;
    mso-bidi-font-size:11.0pt;
    font-family:"Calibri","sans-serif";
    mso-ascii-font-family:Calibri;
    mso-ascii-theme-font:minor-latin;
    mso-hansi-font-family:Calibri;
    mso-hansi-theme-font:minor-latin;
    mso-bidi-font-family:"Times New Roman";
    mso-bidi-theme-font:minor-bidi;
    mso-font-kerning:1.0pt;}

    MET/CAL/TEAM

    通用配件:

    配件

    描述


    配件

    描述

    9100-200

    Normal
    0

    7.8磅
    0
    2

    false
    false
    false

    EN-US
    ZH-CN
    X-NONE

    /* Style Definitions */
    table.MsoNormalTable
    {mso-style-name:普通表格;
    mso-tstyle-rowband-size:0;
    mso-tstyle-colband-size:0;
    mso-style-noshow:yes;
    mso-style-priority:99;
    mso-style-parent:"";
    mso-padding-alt:0cm 5.4pt 0cm 5.4pt;
    mso-para-margin:0cm;
    mso-para-margin-bottom:.0001pt;
    mso-pagination:widow-orphan;
    font-size:10.5pt;
    mso-bidi-font-size:11.0pt;
    font-family:"Calibri","sans-serif";
    mso-ascii-font-family:Calibri;
    mso-ascii-theme-font:minor-latin;
    mso-hansi-font-family:Calibri;
    mso-hansi-theme-font:minor-latin;
    mso-bidi-font-family:"Times New Roman";
    mso-bidi-theme-font:minor-bidi;
    mso-font-kerning:1.0pt;}

    10匝和50匝线圈,1000安匝

    5500A/COIL

    50匝线圈选件,1000安匝

    5080A-MEG

    兆欧表校准选件(仅限福禄克服务中心安装)

    5080A/CASE

    运输箱
